高速工业总线模块
产品简介

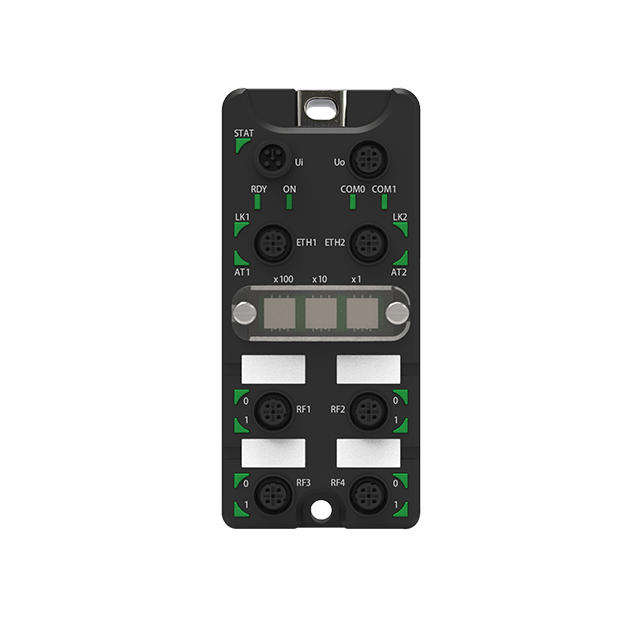

IACM-PX系列总线模块是一种提供标准工业总线协议的RFID控制器 ，支持 ProfiNet 、EtherCAT 、EtherNet/IP ，MODBUS TCP协议；包含两个M12 T -CODE电源供电接口，两个M12 D -CODE 4 - PIN总线接口 ，2个或4个M12 A -CODE RFID读写头接口 ，锌合金金属材料 ， 具有连接范围广、通信能力强 、环境适应好、防护等级高等特点。
产品特点
支持ProfiNet、EtherCAT、EtherNet / IP、 MODBUS TCP协议
可同时连接多个RFID读写头进行独立工作
IP67的防护等级 ， 能够适应油污 、粉尘 、潮湿等恶劣工况
双网口，集成交换机功能，可组星型网络和树型网络
电源输入带反接保护和3000W浪涌保护，RFID端口带防反接和过压过流保护
产品型号 | IACM-P4E-PN | IACM-P4E-ECT | IACM-P4E-EIP | IACM-P4E-EN | |

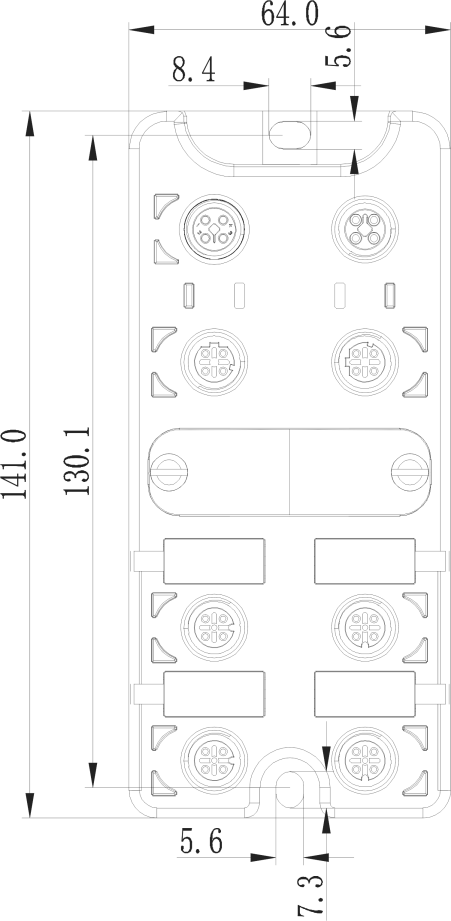

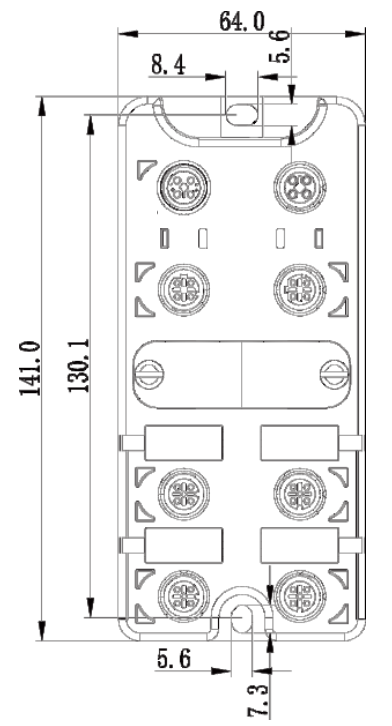

图片尺寸 |
| ||||
物理参数 | 产品尺寸 | 141.0 * 64.0 * 31.4mm | |||
壳体材质 | PC+ABS | ||||
电源 | 额定电压 | 18~30VDC | |||
额定电流 | Imax<=0.3A@24V（总线模块自身电流） | ||||
电源接口 | T-CODE 公头/母头 4针 | ||||
电源保护 | 带反接保护、3000W浪涌保护 | ||||
通讯 | 通讯协议 | ProfiNet | EtherCAT | Ethernet/IP | MODBUS TCP |
网络接口 | 双网口均集成交换机功能，符合IEE802.3标准 | 单网口 | |||
通讯接口 | D-CODE M12母头，4针 | D-CODE M12母头， 4针（ETH1） | |||
通讯线缆长度 | Max=100m | ||||
系统拓扑结构 | 星型结构，树型结构 | 星型结构 | |||
RFID端口 | RFID数量 | 4个独立通道（RS485） | |||
RFID接口 | A-CODE M12母头，5针 | ||||
负载能力 | VOUT=24V±20%,IOUT<=0.7A | ||||
电路保护 | 电源防反接、过压过流保护 | ||||
故障诊断 | 支持故障诊断 | ||||
环境适应性 | 工作温度 | -25°C~+70°C | |||
存储温度 | -40°C~+85°C | ||||
防护等级 | IP67 | ||||
适用领域
Field of application
3C
机甲 家电
汽车 新能源 光伏
工程机械 医疗 物流
场景应用
Typical case

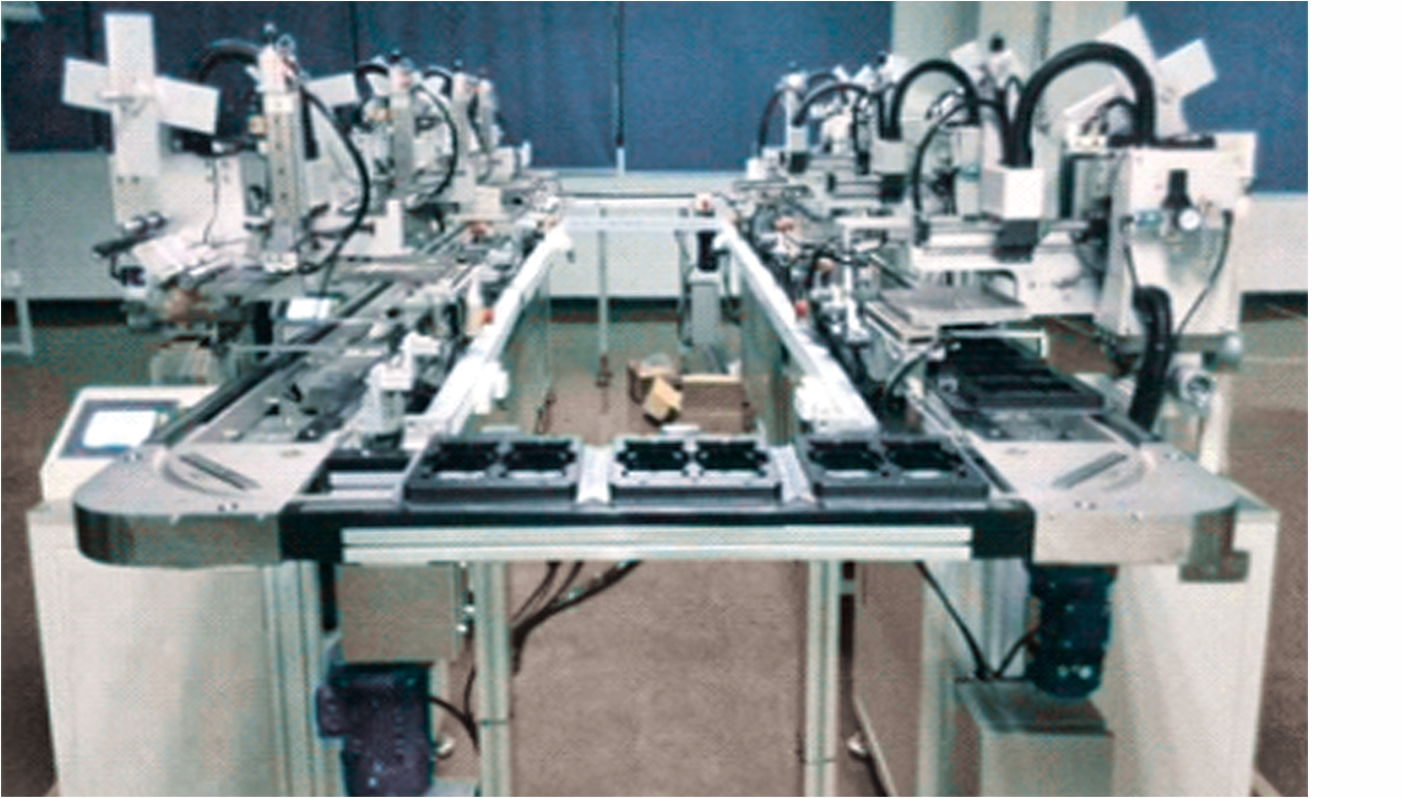

IACM-PX系列总线模块可配合RFID应用在3C、新能源行业的制造过程，通过 RFID识别载码体后将信息传递给控制器、实现工件识别、检测结果记录、自动报工、混流生产等，大大提高生产效率和产品质量。
