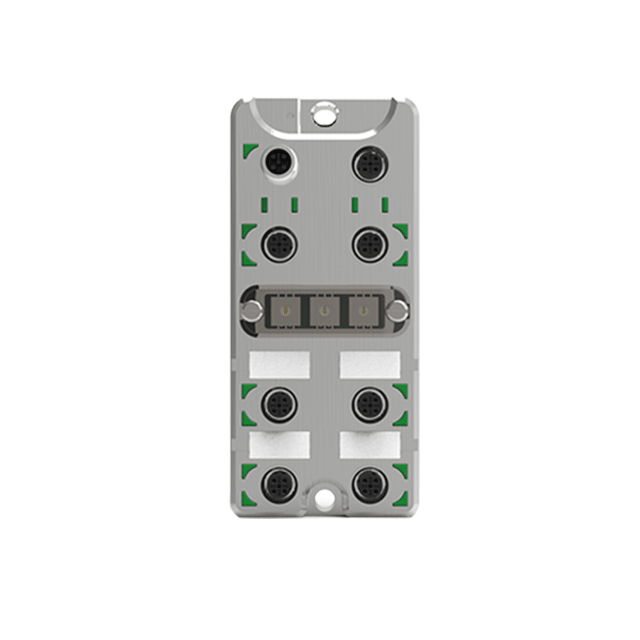

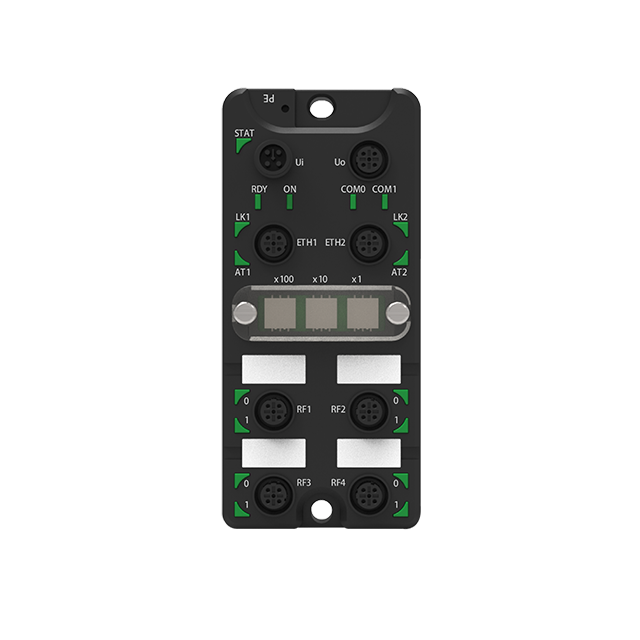

★ 载码体ID读取

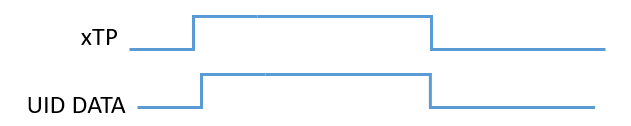

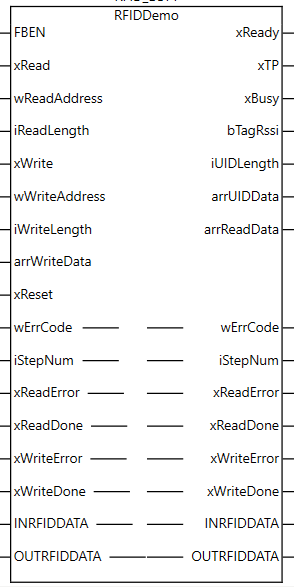

调用RFID读写功能块后，默认保持RFID使能；当读写头感应到载码体的在位信号（xTP）的上升沿，自动上传载码体ID数据，当载码体离开读写头感应区域时，载码体ID数据自动清空，具体的时序如下图所示：
★ 命令执行

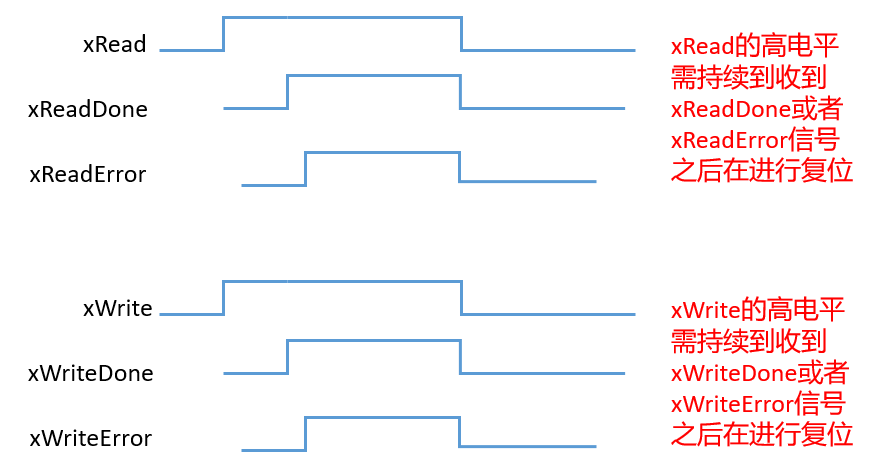

在执行读写载码体内存数据命令时，需要先填写好读写的参数（读写载码体内存的起始地址，字节长度，写入的数据填充区数据内容等），然后再触发读写命令，具体的命令执行时序如下图所示：
在xRead/Write执行过程中，在未收到（xRead/WriteDone、xRead/WriteError）信号时，请不要手动复位xRead/Write信号，也建议用xTP信号去替代xRead信号进行自动读取触发。
★ 从标签读取数据

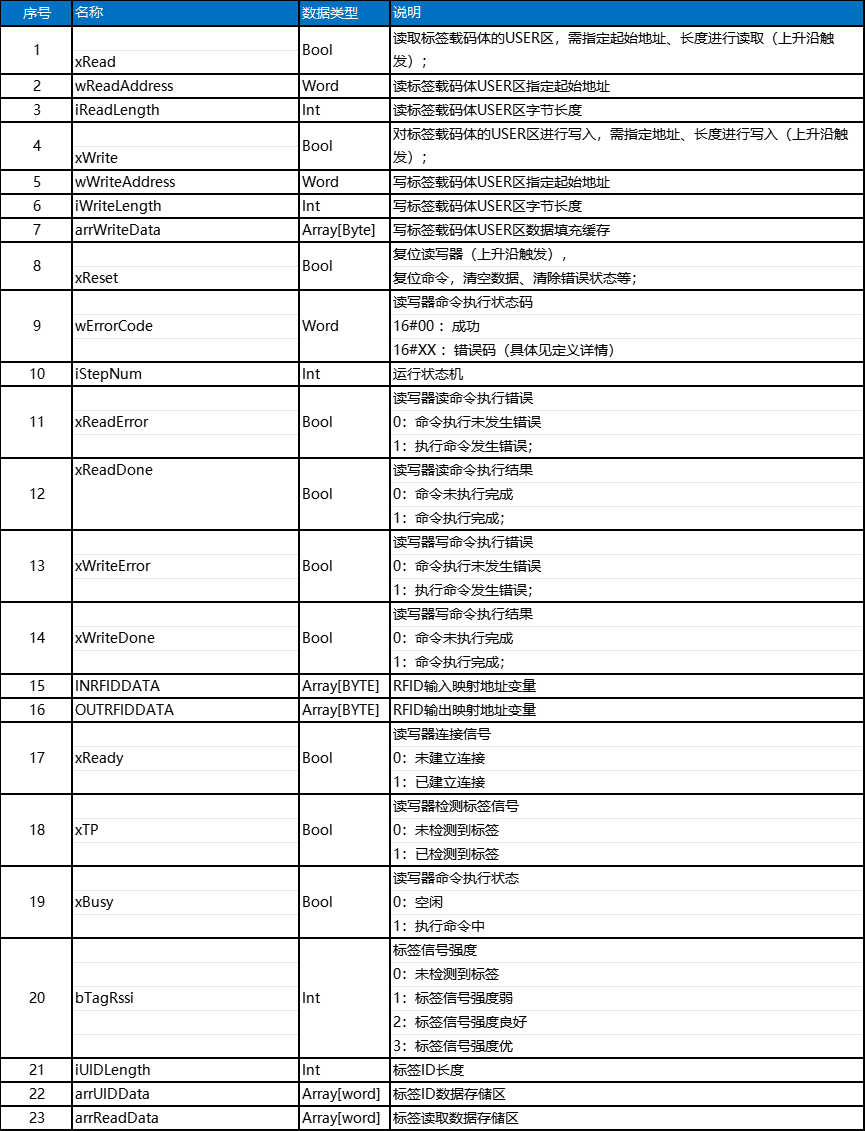

当标签在读取范围时，通过读取功能可从标签指定起始地址读取特定长度的数据。命令的执行以”xRead”引脚上升沿触发，在进行读取时，需要先填充部分引脚参数，涉及到的参数如下：
★ 写入数据至标签
当标签静止在读取范围时，通过写入功能可以向一个标签指定的地址写入特定长度的数据。命令的执行以”xWrite”引脚上升沿触发，在命令触发前，需要填写以下参数：
本例程中一次性读写标签内存操作最大字节数为2000，大于2000字节请联系我司技术人员进行修改。

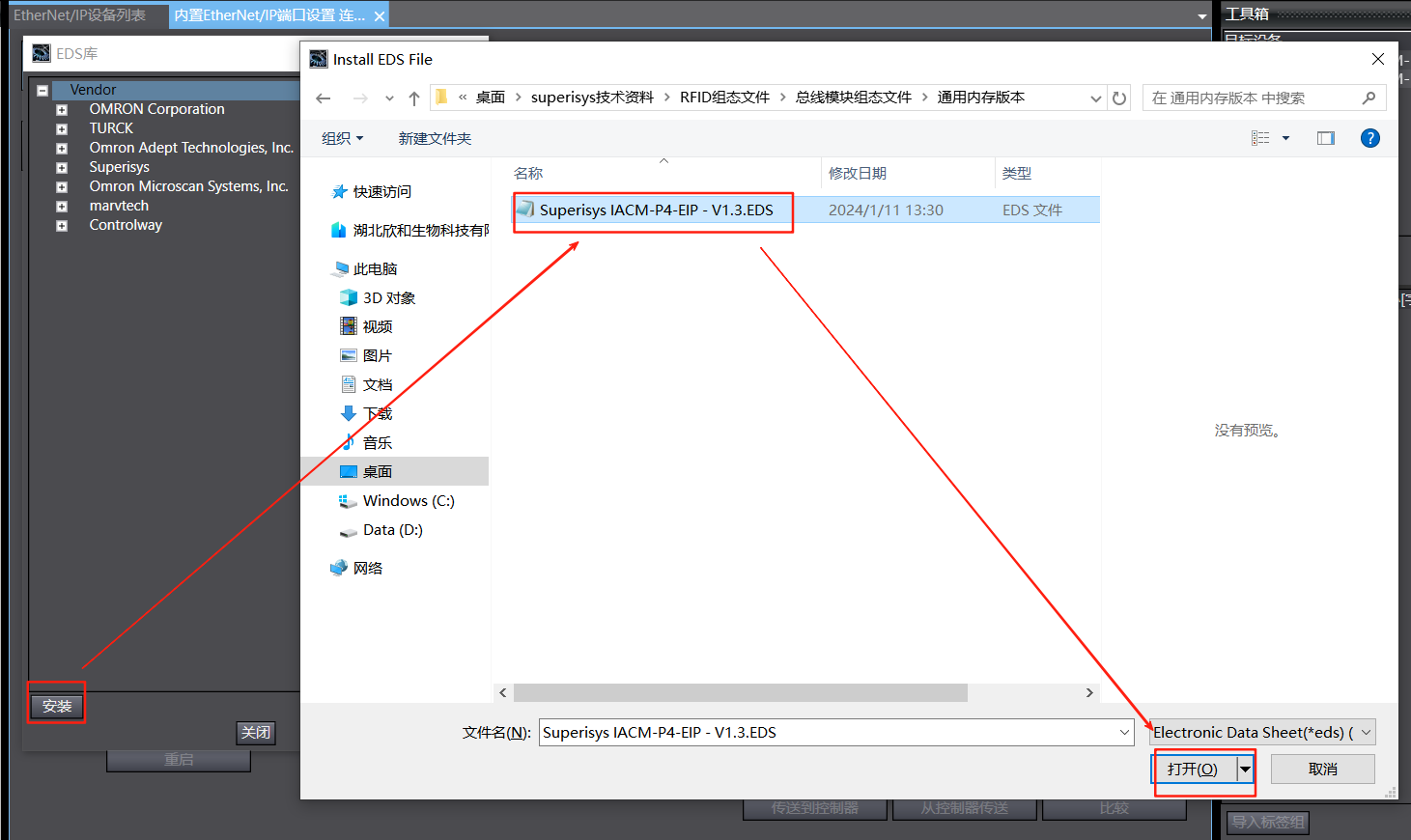

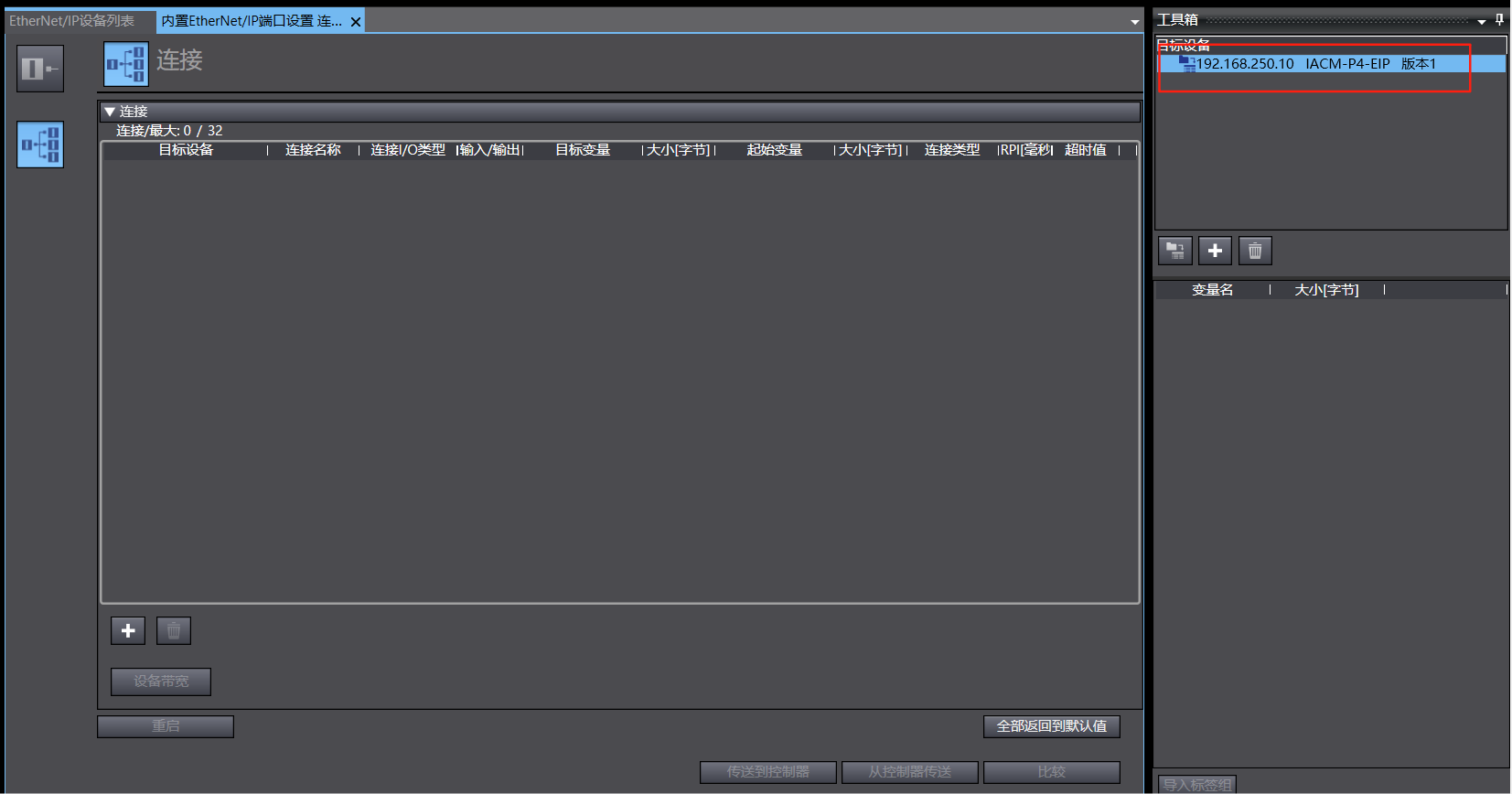

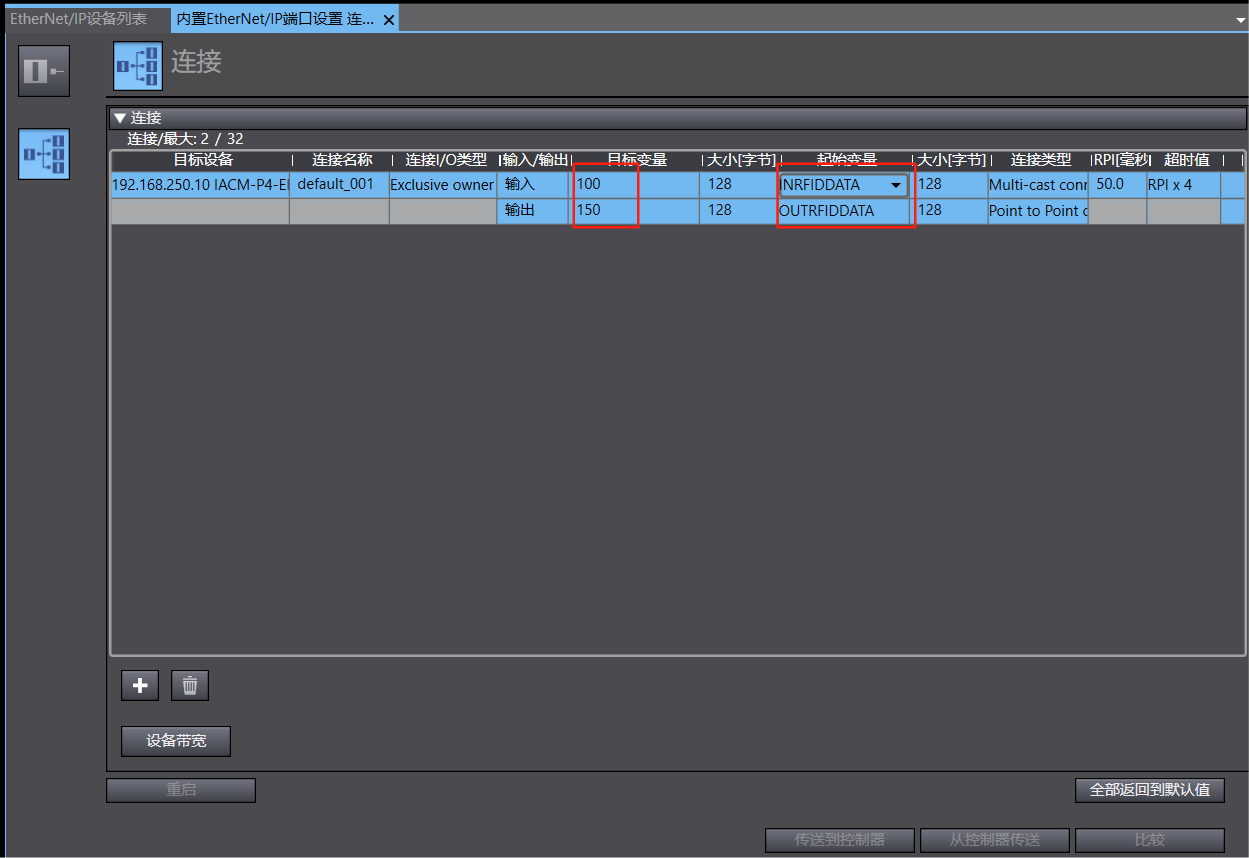

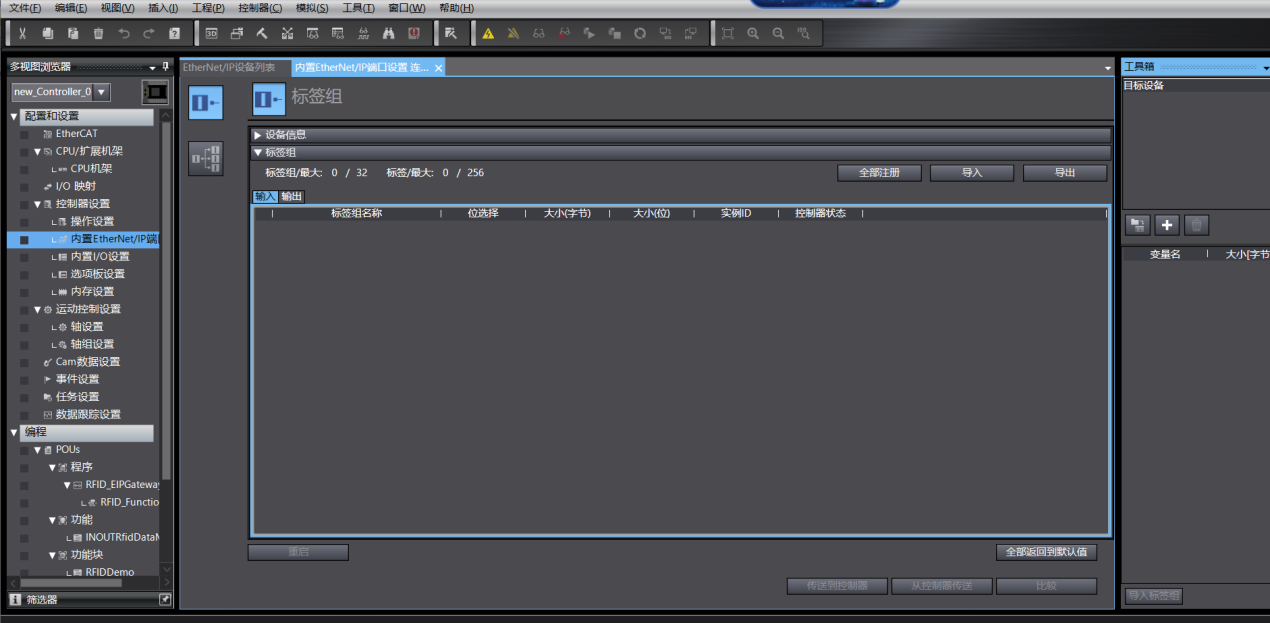

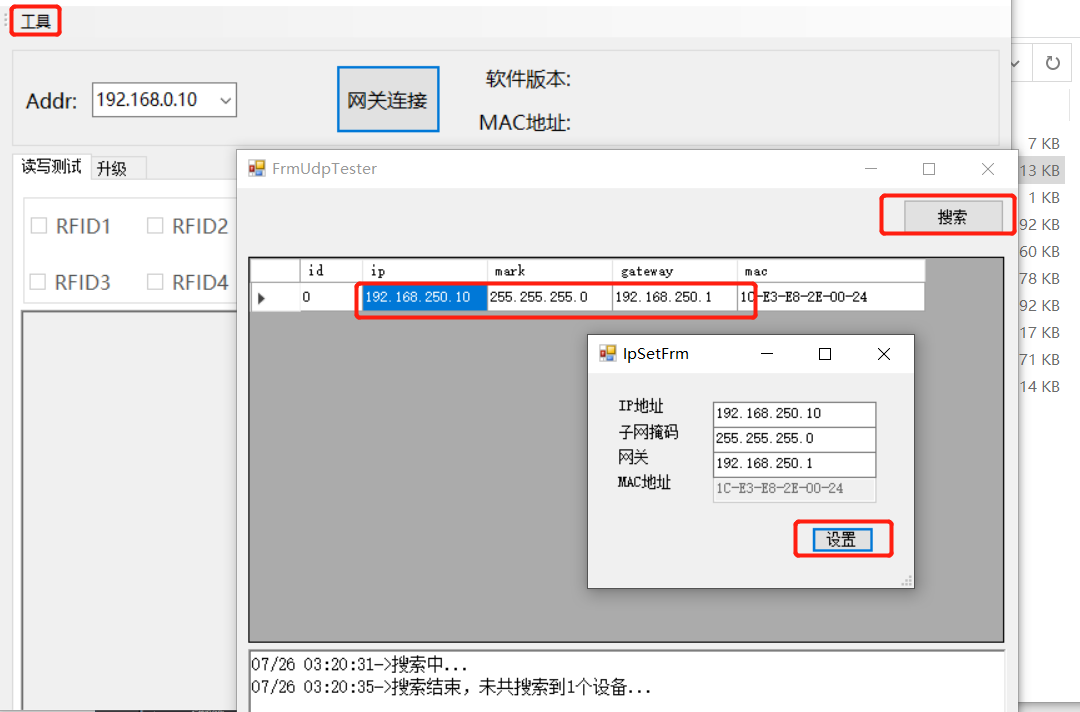

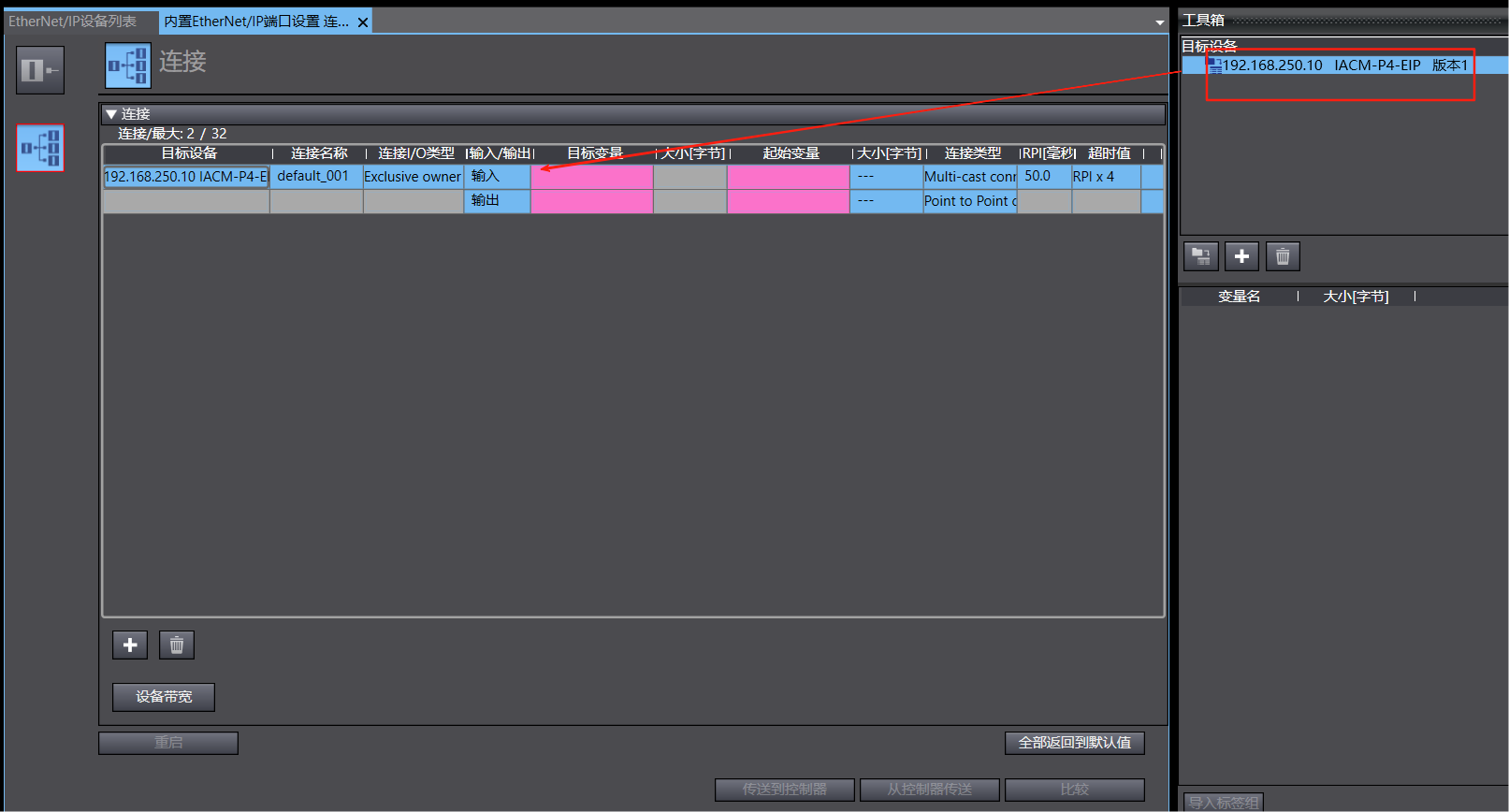

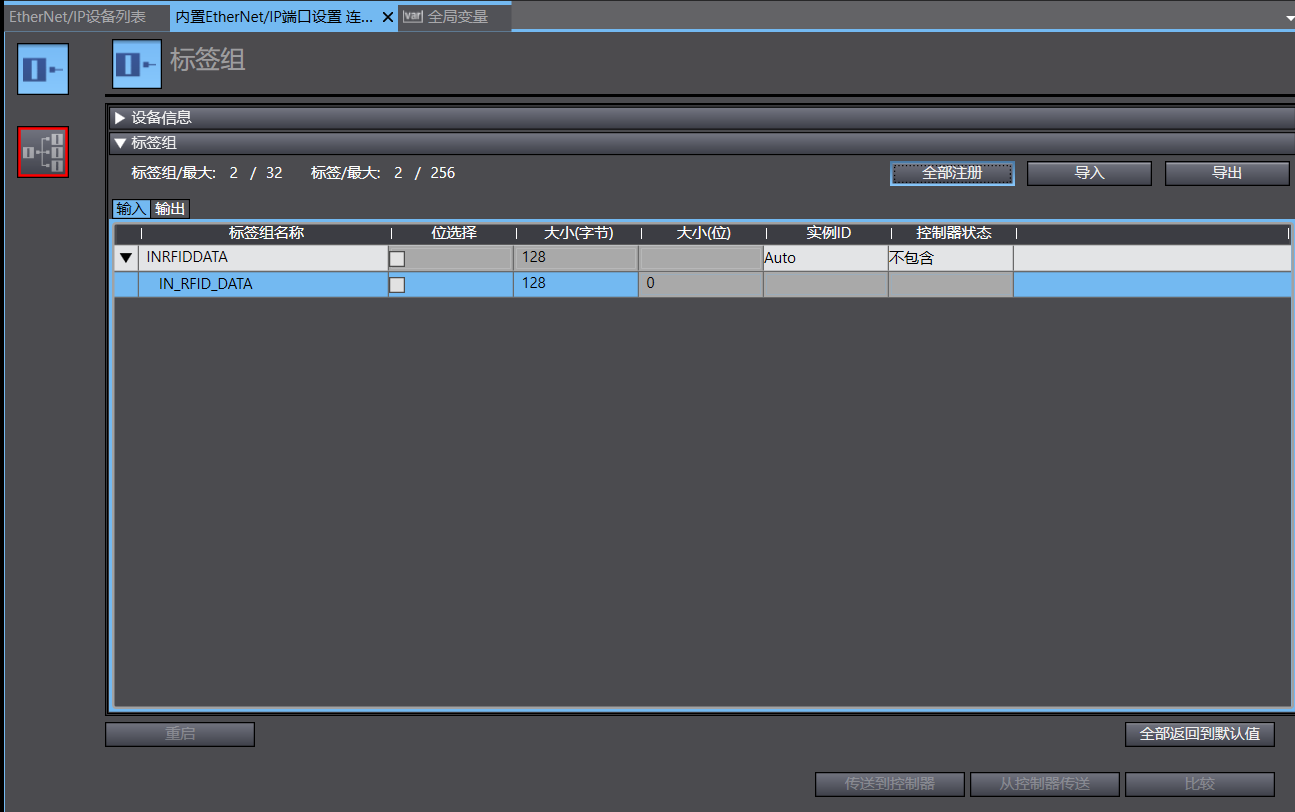

当读写器成功连接上后，可对读写器进行读/写操作:
“xReady”信号置1，表明读写器连接成功，“xTP”信号置1，表明读写器感应到标签；

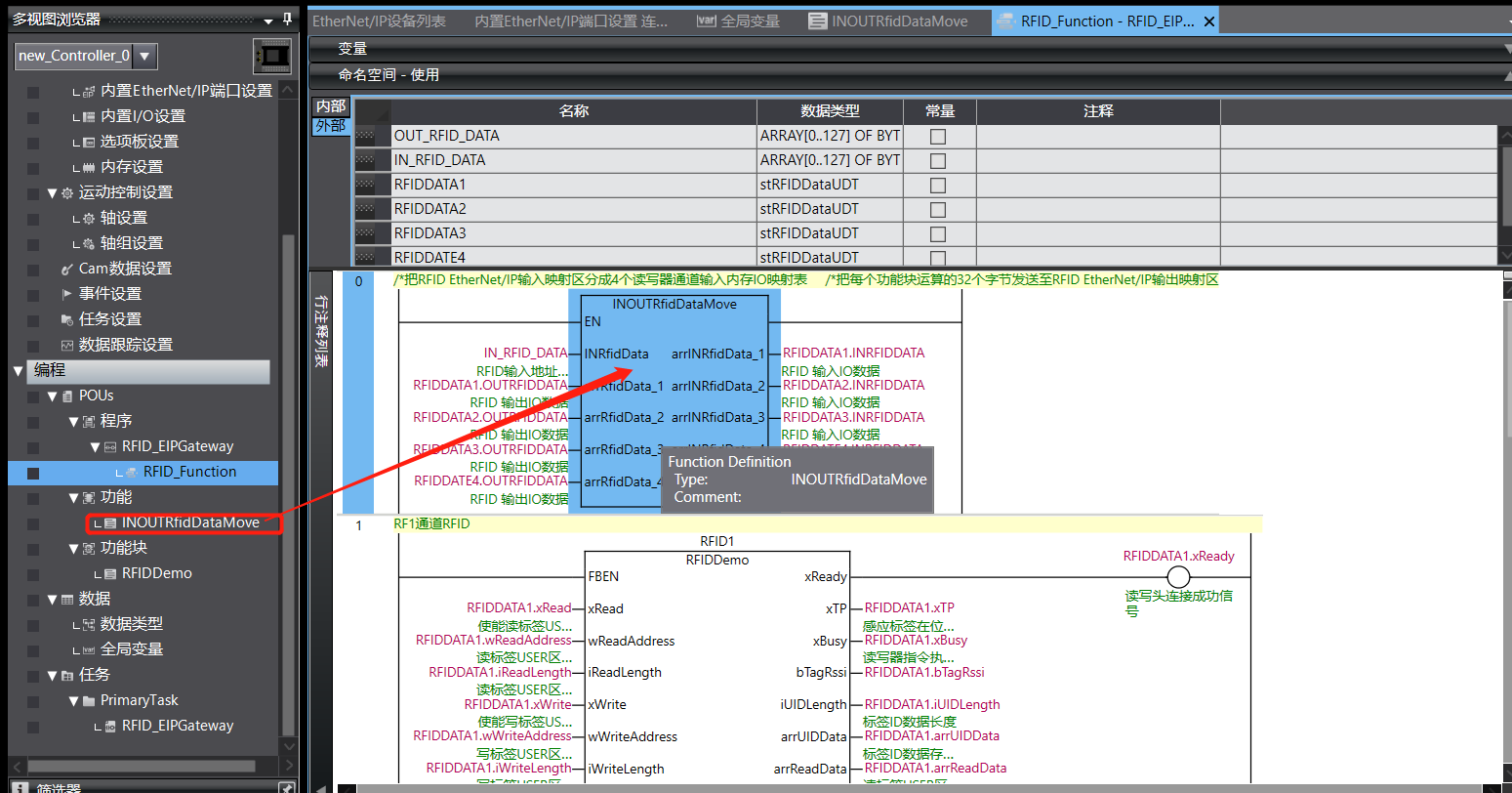

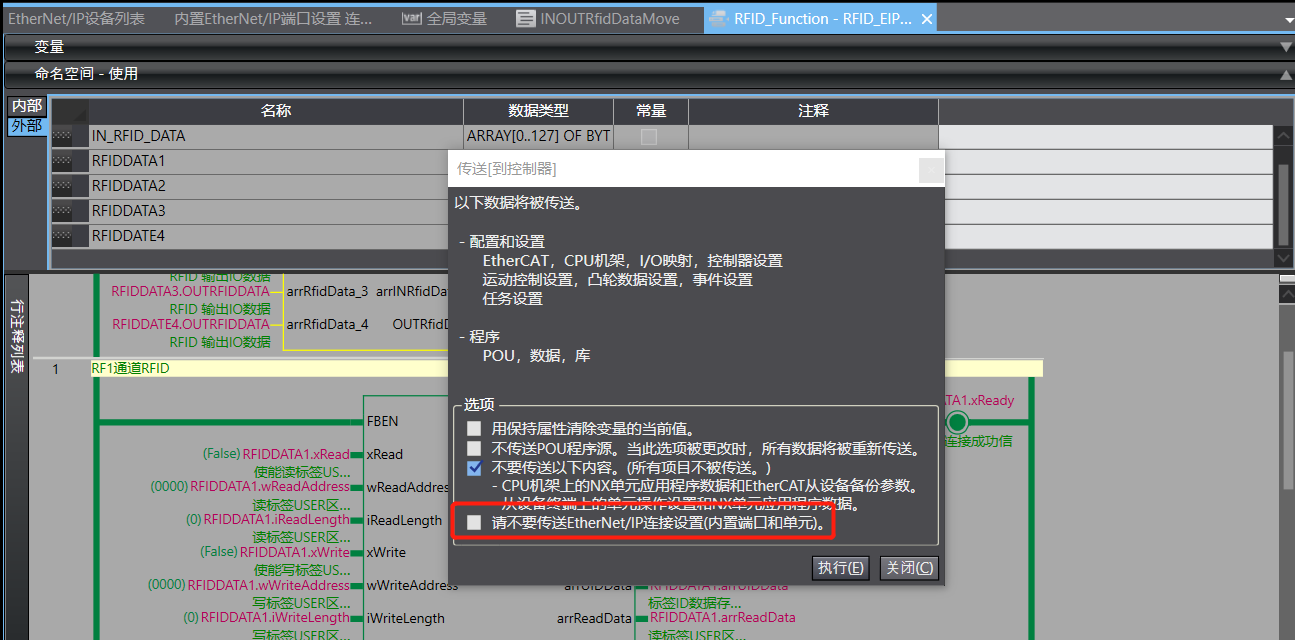

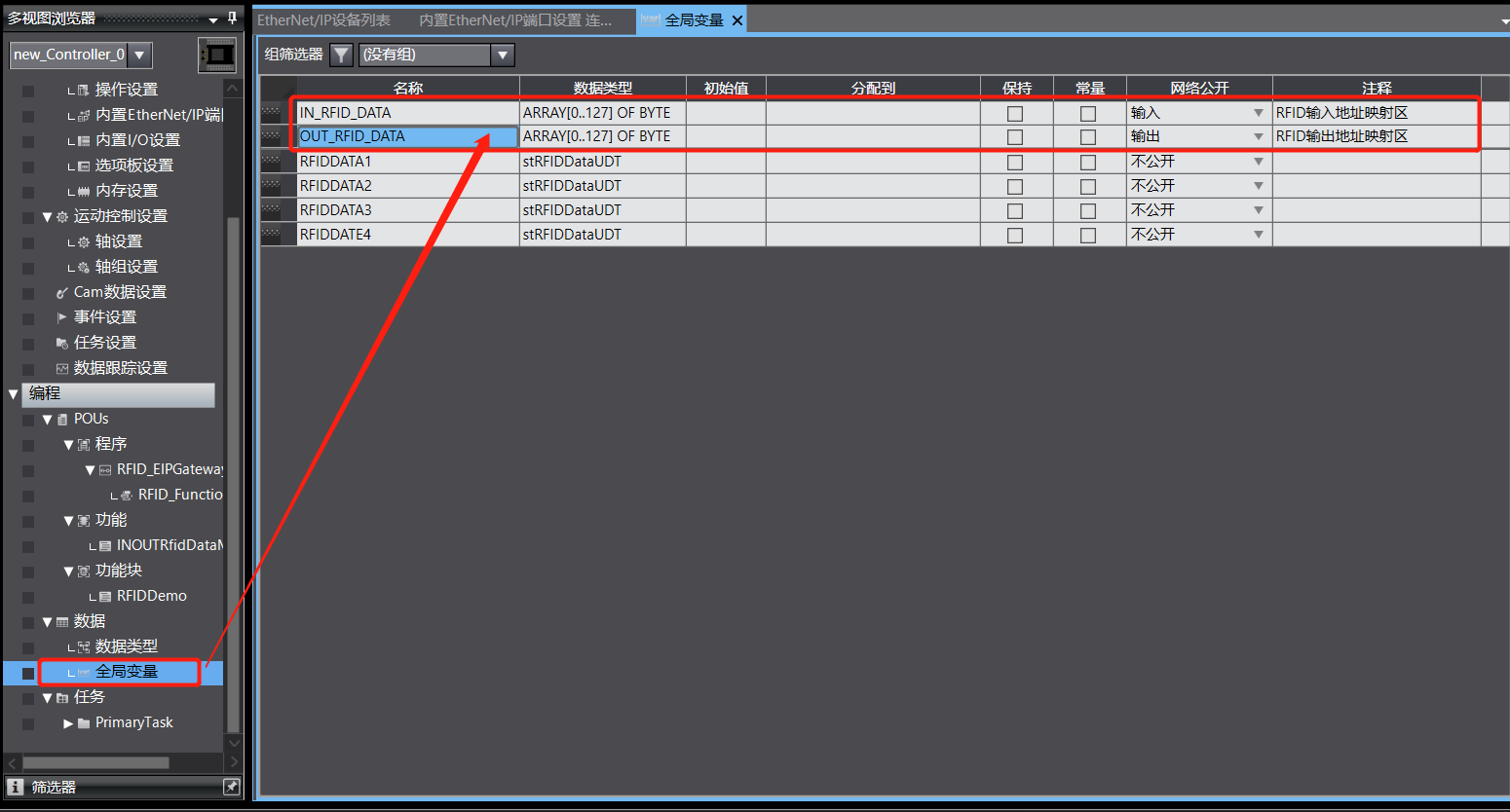

打开“编程”下的“RFIDFunction”调用程序，在“视图”下的“监视窗口”下添加相应的读写操作变量名称，修改对应的变量值可对标签进行读写操作。

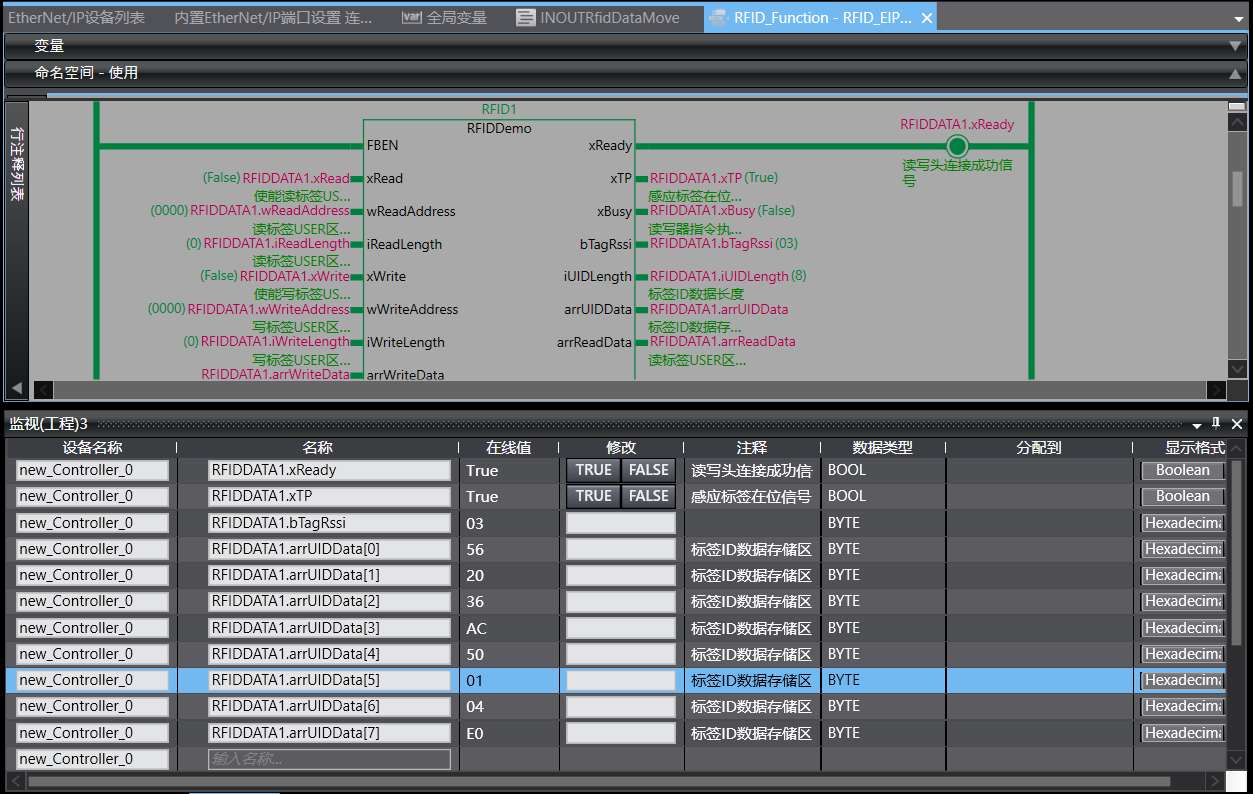

a) 标签靠近读写器，读写器自动感应标签，标签到位信号“xTP”自动变为“TRUE”；
b) arrUIDData[0] – arrUIDData[7] 自动获取所靠近标签的UID数据，固定长度8个字节；
UID数据出厂时设定，可读不可写，数据序列是唯一的；
a) 标签靠近到位，标签到位信号xTP信号的值为“1”；
b) 在arrwriteData数组中填充数据要写入的数据；
c) 修改数据长度iWriteLength的值8，单位为字节；
d) 修改起始地址wWriteAddress的值为16#0000；
e) 修改写入命令xWrite 为 “1”；
f) 查看功能块反馈回来的完成信号xWriteDone和错误信号xWriteError。
如果xWriteDone值为“1”且xWriteError值为“0”，则说明数据已写入完成；

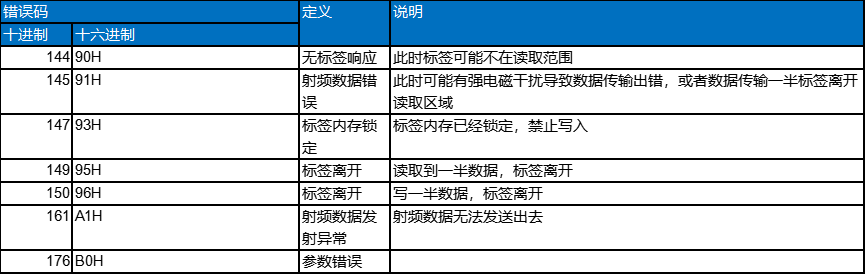

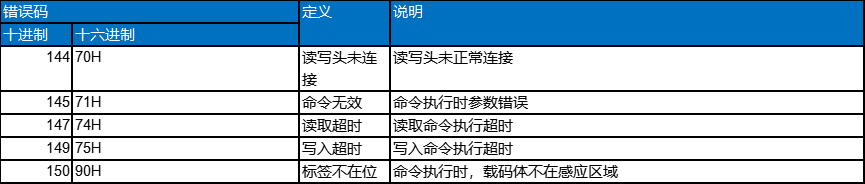

如果xWriteError为“1”，则说明数据写入失败；

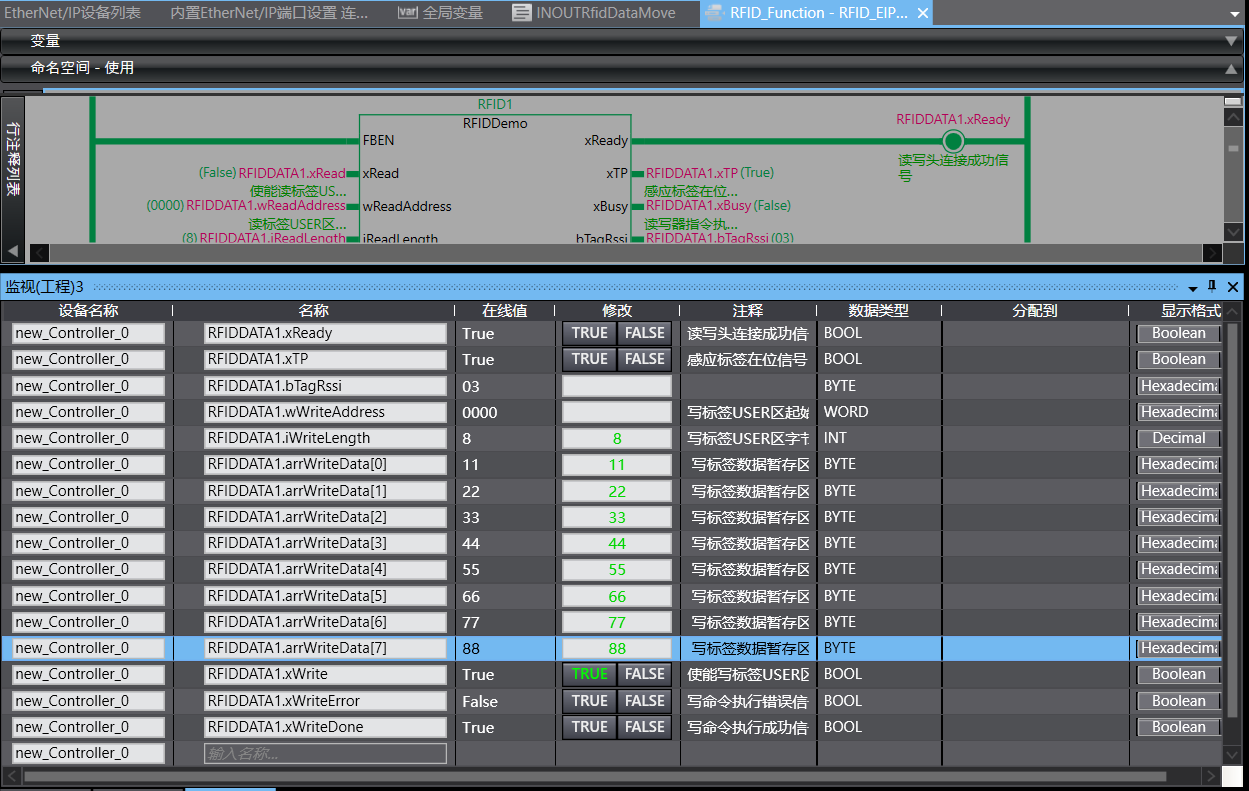

如下图所示：从起始地址0开始，写入8个字节数据进入标签的用户区成功。
a) 标签到位，标签到位信号xTP信号的值为“TRUE”；
b) 修改数据长度iReadLength的值为8，单位为字节；
c) 修改起始地址wReadAddress的值为16#0000；
d) 修改写入命令xRead 为 “1”（必须先复位xWrite信号）；
e) 查看功能块反馈回来的完成信号xReadDone和错误信号xReadError。
如果xReadDone值为“1” 且xReadError值为“0”，则说明数据已读取完成；
如果xReadError为“1”，则说明数据读取失败;

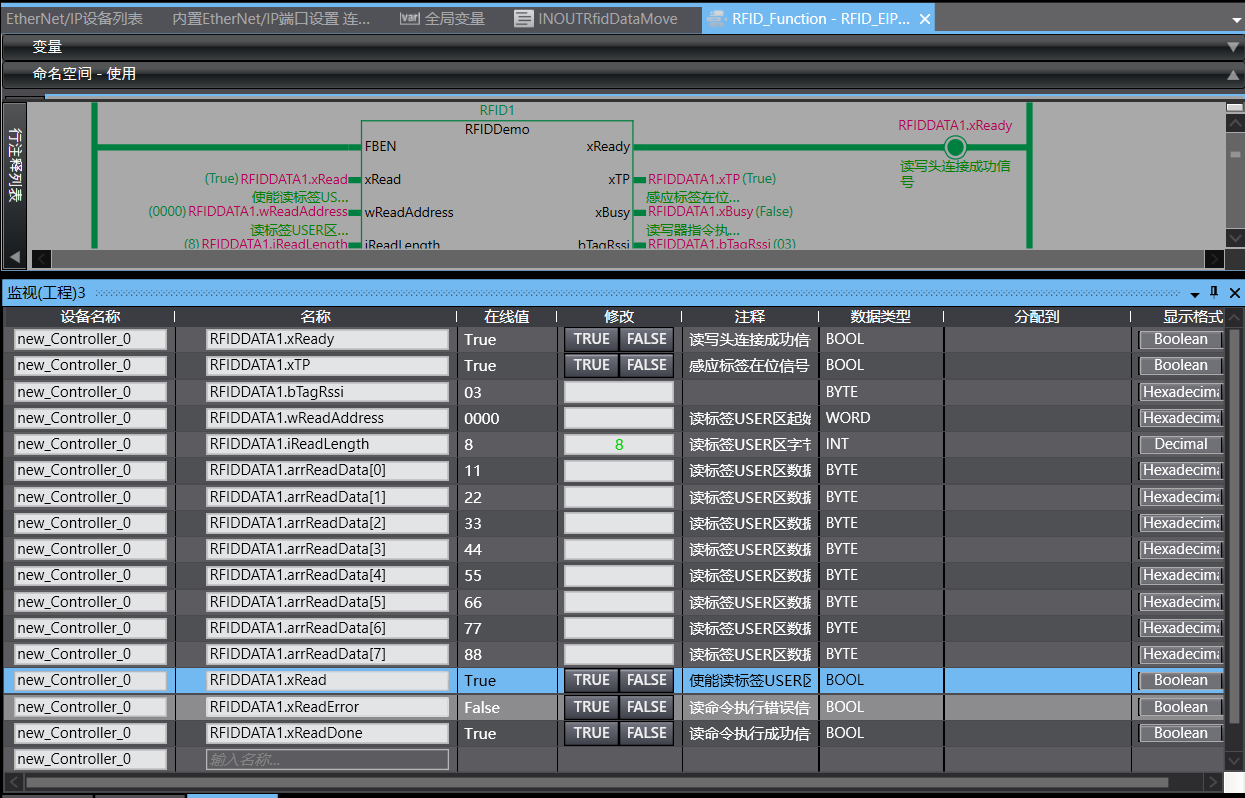

如下图所示：从起始地址0开始，读取8个字节标签的用户区数据成功。
对比3.2.2的写入User区的数据，可验证写入和读取数据无误。
